APLIKASI GERBANG LOGIKA

KURSI PIJAT

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan
2. Komponen
3. Dasar Teori
4. Aplikasi
5. Bentuk Rangkaian dan Prinsip Kerja
6. Video
7. Link Download

TUJUAN

• Memahami kegunaan gerbang logika
• Mengetahui cara kerja gerbang logika
• Melatih keterampilan menggunakan aplikasi proteus.

KOMPONEN

Sound Detector (Sound Sensor)

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

Salah satu komponen yang termasuk dalam sensor ini adalah Microphone atau Mic. Mic adalah komponen eletronika dimana cara kerjanya yaitu membran yang digetarkan oleh gelombang suara akan menghasilkan sinyal listrik.

Motor DC (MOTOR)\

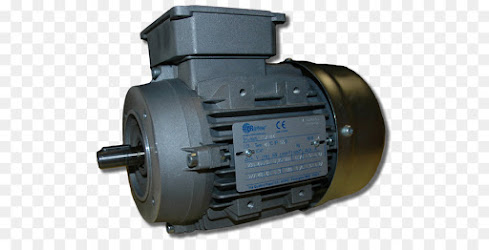

Gambar 11. Motor DC

Gambar 12. Motor DC di Proteus

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakan-nya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabila tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

Baterai (BATTERY)

Gambar 15. Baterai

Gambar 16. Bentuk Baterai di Proteus

Baterai adalah alat listrik-kimiawi yang menyimpan energi dan mengeluarkan tenaganya dalam bentuk listrik. Baterai yang biasa dijual (disposable/sekali pakai) mempunyai tegangan listrik 1,5 volt. Baterai ada yang berbentuk tabung atau kotak. Ada juga yang dinamakan rechargeable battery, yaitu baterai yang dapat diisi ulang, seperti yang biasa terdapat pada telepon genggam. Baterai sekali pakai disebut juga dengan baterai primer, sedangkan baterai isi ulang disebut dengan baterai sekunder.

Sebuah sel kering adalah jenis umum dari baterai yang digunakan saat ini. Baterai Pada dasarnya mengubah energi kimia menjadi energi listrik yang tersimpan. Baterai sel kering ini terdiri dari tiga hal yakni:

1. Batang karbon sebagai anoda (kutub positif baterai)
2. Seng (Zn) sebagai katoda (kutub negatif baterai)
3. Pasta sebagai elektrolit yang memisahkan katoda dan anoda

Dalam sel kering, Zinc adalah anoda (-), inti grafit adalah katoda (+) dan Ammonium Chloride bertindak pasta sebagai elektroda. Di dalam baterai ada beberapa sel listrik, dan sel listrik tersebut menjadi tempat menyimpan energi listrik dalam bentuk energi kimia. Elektroda-elektroda yang tersimpan di dalam baterai ada yang negatif ada pula yang positif. Elektroda negatif disebut katoda, yang memiliki fungsi sebagai pemberi elektron. Sedangkan elektroda positif, disebut anoda yang berfungsi sebagai penerima elektron. Ada aliran arus listrik yang mengalir dari kutub positif (anoda) ke kutub negatif (katoda). Sedangkan elektron akan mengalir dari kutub negatif menuju kutub positif.

Di dalam baterai sendiri, terjadi sebuah reaksi kimia yang menghasilkan elektron. Kecepatan dari proses ini (elektron, sebagai hasil dari elektrokimia) mengontrol seberapa banyak elektron dapat mengalir diantara kedua kutub. Elektron mengalir dari baterai ke kabel dan tentunya bergerak dari kutub negatif ke kutub positif tempat dimana reaksi kimia tersebut sedang berlangsung. Dan inilah alasan mengapa baterai bisa bertahan selama satu tahun dan masih memiliki sedikit power, selama tidak terjadi reaksi kimia atau selama kita tidak menghubungkannya dengan kabel atau sejenis Load lain. Seketika kita menghubungkannya dengan kabel maka reaksi kimia pun dimulai. Lalu bagaimana komponen-komponen tersebut bisa menghasilkan aliran listrik? Begini, anoda dan katoda terbuat dari bahan yang dapat bereaksi dengan bahan elektrolitnya. Saat anoda dan elektrolit bereaksi, terbentuklah satu senyawa baru yang menyisakan satu elektron. Sebaliknya, reaksi antara katoda dan elektrolit membutuhkan satu elektron. Jadilah sisa elektron dari reaksi anoda dan elektrolit tadi dikirimkan ke katoda agar katoda dapat bereaksi dengan elektrolit. Perpindahan elektron inilah yang dapat menimbulkan aliran listrik dari sebuah baterai.

Resistor (RES)

Resistor adalah komponen elektronika yang paling dasar dan paling banyak digunakan. Hampir semua peralatan elektronika menggunakan resistor. Ada banyak sekali jenis resistor yang dijual dipasaran mulai dari resistor ukuran sangat kecil yang ditempel pada permukaan PCB atau lebih dikenal dengan nama Surface Mounting Device (SMD) hingga resistor daya yang memiliki ukuran yang besar.

Prinsip kerja resistor adalah dengan mengatur elektron (arus listrik) yang mengalir melewatinya dengan menggunakan jenis material konduktif tertentu yang dicampur dengan material lain sehingga menimbulkan suatu hambatan pada aliran elektron (arus listrik). Resistor juga dapat dirangkai secara seri, parallel atau gabungannya sehingga dapat digunakan untuk membagi arus listrik, tegangan listrik, penurun tegangan, filter dan sebagainya.

Relay (RELAY)

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

1. Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Transistor (NPN)

Fungsi transistor yang pertama adalah sebagai saklar. Dengan mengontrol bias dari transistor hingga komponen ini menjadi jenuh, akan menyebabkan seolah-olah diperoleh hubungan singkat di antara emitor dan kaki kolektor. Fenomena ini lah yang dapat dimanfaatkan hingga transistor bisa dipakai sebagai saklar elektronika.

Fungsi transistor sebagai  penguat arus adalah kegunaannya yang kedua. Guna komponen yang kedua ini membuatnya dapat digunakan dalam rangkaian power supply yang tegangannya diset. Dalam keadaan tersebut transisor haruslah terlebih dahulu dibiaskan dengan tegangan yang konstan pd basisnya, tujuannya biardi emitor menghasilkan tegangan yg tetap. Umumnya yang dipakai untuk mengontrol tegangan basis agar tetap adalah dioda zener.

Flame Detector (Flame Sensor)

AND gates

Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.
Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND

Gerbang NAND (AND INVERT)

NAND gates

Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.
Tabel kebenaran gerbang NAND

Gerbang OR

OR gates

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

Perhatikan tabelk kebenaran gerbang OR

Gerbang NOR (OR INVERT)



NOR gates

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

Perhatikan tabel kebenaran gerbang NOR

Logicstate dan logicprobe

Logicstate

Logicprobe

Logicstate digunakan untuk menentukan logika yang dikirimkan, logika dapat berupa 0 dan 1. sedangkan logicprobe digunakan untuk melihat logika apa yang terkirim yang dapat berupa 0 dan 1 juga.

DASAR TEORI

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."

BENTUK RANGKAIAN DAN PRINSIP KERJA

Pada rangkaian ini, terdapat gerbang AND dan gerbang NOR sebelum terhubung dengan output. Kedua kaki pada gerbang AND dan gerbang NOR terhubung dengan sensor suara dan sensor sentuh dimana kedua sensor tersebut sebagai input rangkaian tersebut. Jika alat ini mendeteksi adanya suara dan sentuhan maka akan memberikan logika input 1 1 pada kedua gerbang AND dan NOR. keluaran gerbang NOR akan bernilai 0 sedangkan keluaran gerbang AND akan bernilai 1, maka akan mengaktifkan motor penggerak kursi pijat tsb sedangkan penghangat mati. JIka alat ini tidak mendeteksi adanya suara atau sentuhan maka akan memberikan logika input 0 0 pada kedua gerbang AND dan NOR. Keluaran gerbang NOR akan bernilai 1 sedangkan keluaran gerbang AND akan bernilai 0, maka akan mengaktifkan penghangat sedangkan motor penggerak kursi pijat tidak aktif.
