Soal Multiple Choice



1. DC Bias with Feedback Voltage [Kembali]



No 1

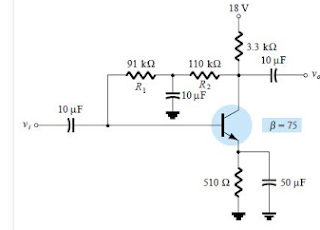

Tentukan besar arus I yang mengalir di base emitter pada rangkaian di atas
            A. 12 mA
            B. 11.9 mA
            C. 13 uA
            D. 11.91 uA
            E. 17 uA
      Jawaban:D



No 2

Tentukan besar arus I yang mengalir di base emitter pada rangkaian di atas, tetapi nilai beta pada rangkaian yang bernilai 90 diganti menjadi 135
         A. 8.89 uA
         B. 76.3 mA
         C. 5.55 uA
         D. 3 A
         E. 2.26 uA
        Jawaban:A



No 3


Tentukan nilai tegangan VC   pada rangkaian di atas
     A. 8 V
     B. 7.67 V
     C. 8.6 V
     D. 9.22 V
     E. 9.45 V
     Jawaban:D



2. COLLECTOR DC FEEDBACK CONFIGURATION [Kembali]



NO 1

Pada gambar dibawah ini hitunglah besar IE

    a). 1,86mA
    b). 2,83mA
    c). 9,12mA
    d). 1,28mA

 Jawaban:A



No 2

Pada gambar dibawah ini hitunglah besar IC
   a). 9,12 V
   b). 10,32 V
   c). 8,14 V
   d). 7,67 V
Jawaban:C

No 3

Pada gambar dibawah ini hitunglah besar VCE
   a). 7,77 V
   b). 23,31 V
   c). 5,98 V
   d). 8,84 V

Jawaban:D



3. CASCADED SYSTEMS  [Kembali]



No 1

Carilah perbesaran daya pada tingkat emitter follower dan common base:
a)
0.684 dan 147.97
b)147.97 dan 0.684
c)1 dan 100
d)100 dan 1

Jawab:



NO 2

Carilah total pembesaran pada Avr dan Avs
a) 92 dan 101.20
b)101.20 dan 92
c)92 dan 100
d) 100 dan 92

Jawab:




NO 3

Carilah total current gain:
a)123.41
b) 100
c)-123.41
d) 51.1

Jawab:




4. CLASS C AND CLASS D AMPLIFIERS [Kembali]



NO 1

Berikut adalah keuntungan penguat audio kelas D

1)Disipasi panas rendah
2)Ukuran tidak terlalu besar
3)Tidak terlalu berat
4)Efisiensinya tinggi
5)Respon frekuensi tinggi tergantung pada impedansi loudspeaker
Dari pernyataan diatas, yang termasuk keuntungan penguat audio kelas D adalah kecuali:
a.       1 dan 2
b.       1 dan 3
c.       2 dan 4
d.      2 dan 5
e.       5
Solusi :  karena pilihan 1, 2, 3 dan 4 merupakan keuntungan dari penggunaan penguat audio       kelas D.



NO 2

Diantara pilihan berikut yang termasuk efisiensi dari Amplifier kelas D adalah...

a.       75%
b.      80%
c.       85%
d.      90%
e.       95%
Solusi :  Amplifier kelas D merupakan salah satu amplifier yang mempunyai efisiensi tinggi, yaitu mencapai 90%.



NO 3

Dalam rangkaian class D yang berfungsi sebagai pengubah masukan sinyal audio menjadi                 digital  dengan cara membandingkan antara sinyal audio dengan sinyal gigi gergaji...

a.      Comparator
b.      Compresor
c.       Computer
d.      Common
e.       Compilator
Solusi :  yang berfungsi sebagai pengubah masukan sinyal audio menjadi digital dengan cara membandingkan antara sinyal audio dengan sinyal gigi gergaji adalah pembanding (comparator).



5. PHOTOCONDUCTIVE CELLS [Kembali]



NO 1

sensor cahaya yang dapat mengubah perubahan besaran optik (cahaya) menjadi perubahan nilai konduktansi (dalam hal ini nilai resistansi) adalah...
a)Photoconductive
b)IR Emitters
c)Photodiodes
d)Tunnel Diodes

Jawaban: a



NO 2

Di bawah ini yang termasuk Photoconductive adalah...
a)solar sel
b)LDR
c)resistor
d)IR blaster

Jawaban: b



NO 3

Nilai Hambatan LDR akan ........ pada saat cahaya terang dan nilai Hambatannya akan menjadi.........jika dalam kondisi gelap.
pernyataan di atas yang benar adalah:
a) turun dan naik
b) naik dan turun
c) berubah dan tidak berubah
d) tidak berubah dan berubah

jawaban: a
