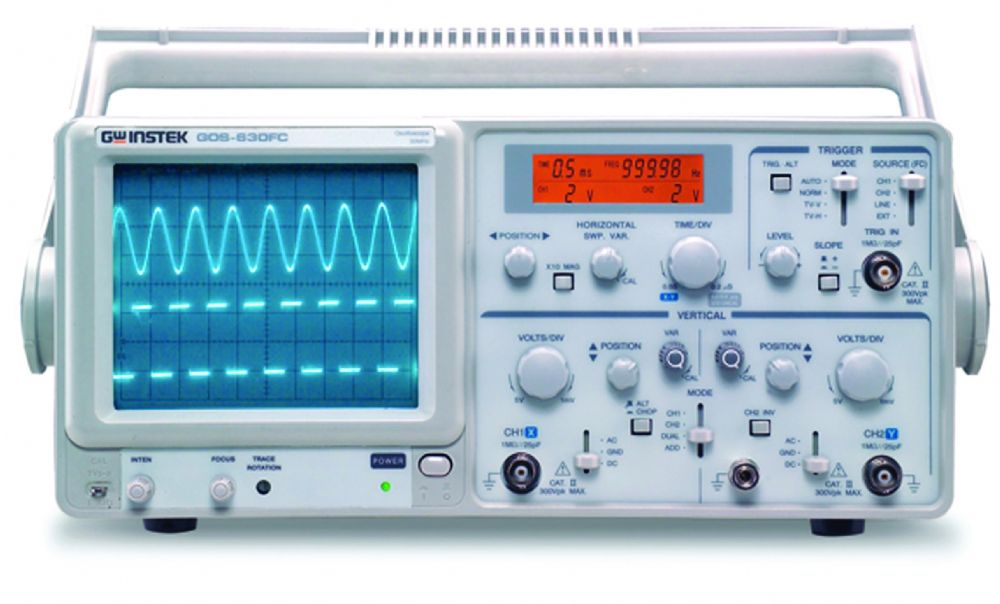

Jaringan Gambar 8.31 memiliki resistor umpan balik dc untuk meningkatkan stabilitas, namun kapasitor C3 akan menggeser bagian dari resistansi umpan balik ke bagian input dan output dari jaringan di domain ac. Bagian RF bergeser ke input atau output
sisi akan ditentukan oleh input ac dan level resistensi output yang diinginkan.
Pada frekuensi atau frekuensi operasi, kapasitor akan menganggap sirkuit pendek
setara dengan ground karena tingkat impedansinya yang rendah dibandingkan dengan elemen lainnya
dari jaringan. Rangkaian ekivalen ac sinyal kecil akan muncul sebagai
ditunjukkan pada Gambar. 8.32

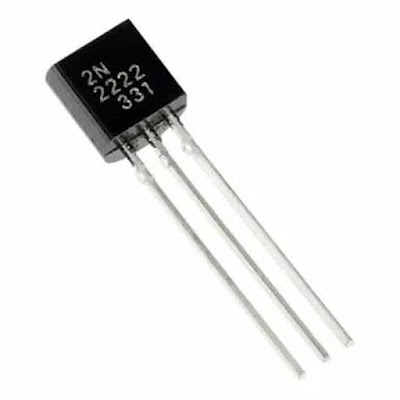

Collector feedback configuration ini adalah metode biasing bergantung beta lain yang membutuhkan dua resistor untuk memberikan bias DC yang diperlukan untuk transistor. Collector ke base feedback configuration memastikan bahwa transistor selalu bias di wilayah aktif terlepas dari nilai Beta (ß). Tegangan bias basis DC berasal dari tegangan kolektor VC, sehingga memberikan stabilitas yang baik.
Di sirkuit ini, resistor bias dasar, RB terhubung ke kolektor transistor C, bukannya ke rel tegangan suplai, Vcc. Sekarang jika arus kolektor meningkat, voltase kolektor turun, mengurangi drive dasar dan dengan demikian secara otomatis mengurangi arus kolektor untuk menjaga titik-Q transistor tetap. Oleh karena itu metode collector feedback configuration ini menghasilkan feedback negatif di sekitar transistor karena ada feedback langsung dari terminal keluaran ke terminal input melalui resistor, RB.
Karena tegangan biasing diturunkan dari penurunan tegangan pada resistor beban, RL, jika arus beban meningkat maka akan terjadi penurunan tegangan yang lebih besar pada RL, dan tegangan kolektor yang dikurangi, VC. Efek ini akan menyebabkan penurunan yang sesuai pada arus basis, IB yang pada gilirannya, mengembalikan IC ke normal.
Reaksi sebaliknya juga akan terjadi ketika arus kolektor transistor berkurang. Kemudian metode biasing ini disebut self-biasing dengan stabilitas transistor menggunakan jenis jaringan bias umpan balik yang umumnya baik untuk sebagian besar desain amplifier.
