SENSOR FISIKA

SENSOR OPTIK

ALAT PEMADAM PENDETEKSI CAHAYA

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan
2. Komponen
3. Dasar Teori
4. Percobaan

TUJUAN

• Mehami bagaimana prinsip kerja sensor Optik
• memahami besaran apa saja yang termasuk Optik
• Memahami kegunaan sensor Flame Detector dan LDR dalam kehidupan sehari-hari
• Mengetahui cara kerja Flame Detector terhadap api, LDR terhadap cahaya melalui rangkaian
• Melatih keterampilan menggunakan aplikasi proteus.

KOMPONEN

ALAT

Baterai (DC)

Baterai adalah alat listrik-kimiawi yang menyimpan energi dan mengeluarkan tenaganya dalam bentuk listrik. Baterai yang biasa dijual (disposable/sekali pakai) mempunyai tegangan listrik 1,5 volt. Baterai ada yang berbentuk tabung atau kotak. Ada juga yang dinamakan rechargeable battery, yaitu baterai yang dapat diisi ulang, seperti yang biasa terdapat pada telepon genggam. Baterai sekali pakai disebut juga dengan baterai primer, sedangkan baterai isi ulang disebut dengan baterai sekunder.

Sebuah sel kering adalah jenis umum dari baterai yang digunakan saat ini. Baterai Pada dasarnya mengubah energi kimia menjadi energi listrik yang tersimpan. Baterai sel kering ini terdiri dari tiga hal yakni:

Batang karbon sebagai anoda (kutub positif baterai)

Seng (Zn) sebagai katoda (kutub negatif baterai)

Pasta sebagai elektrolit yang memisahkan katoda dan anoda

Dalam sel kering, Zinc adalah anoda (-), inti grafit adalah katoda (+) dan Ammonium Chloride bertindak pasta sebagai elektroda. Di dalam baterai ada beberapa sel listrik, dan sel listrik tersebut menjadi tempat menyimpan energi listrik dalam bentuk energi kimia. Elektroda-elektroda yang tersimpan di dalam baterai ada yang negatif ada pula yang positif. Elektroda negatif disebut katoda, yang memiliki fungsi sebagai pemberi elektron. Sedangkan elektroda positif, disebut anoda yang berfungsi sebagai penerima elektron. Ada aliran arus listrik yang mengalir dari kutub positif (anoda) ke kutub negatif (katoda). Sedangkan elektron akan mengalir dari kutub negatif menuju kutub positif.

Di dalam baterai sendiri, terjadi sebuah reaksi kimia yang menghasilkan elektron. Kecepatan dari proses ini (elektron, sebagai hasil dari elektrokimia) mengontrol seberapa banyak elektron dapat mengalir diantara kedua kutub. Elektron mengalir dari baterai ke kabel dan tentunya bergerak dari kutub negatif ke kutub positif tempat dimana reaksi kimia tersebut sedang berlangsung. Dan inilah alasan mengapa baterai bisa bertahan selama satu tahun dan masih memiliki sedikit power, selama tidak terjadi reaksi kimia atau selama kita tidak menghubungkannya dengan kabel atau sejenis Load lain. Seketika kita menghubungkannya dengan kabel maka reaksi kimia pun dimulai. Lalu bagaimana komponen-komponen tersebut bisa menghasilkan aliran listrik? Begini, anoda dan katoda terbuat dari bahan yang dapat bereaksi dengan bahan elektrolitnya. Saat anoda dan elektrolit bereaksi, terbentuklah satu senyawa baru yang menyisakan satu elektron. Sebaliknya, reaksi antara katoda dan elektrolit membutuhkan satu elektron. Jadilah sisa elektron dari reaksi anoda dan elektrolit tadi dikirimkan ke katoda agar katoda dapat bereaksi dengan elektrolit. Perpindahan elektron inilah yang dapat menimbulkan aliran listrik dari sebuah baterai.

BAHAN

Thermistor NTC

Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Seperti namanya, Nilai Resistansi Thermistor NTC akan turun jika suhu di sekitar Thermistor NTC tersebut tinggi (berbanding terbalik / Negatif). Sedangkan untuk Thermistor PTC, semakin tinggi suhu disekitarnya, semakin tinggi pula nilai resistansinya (berbanding lurus / Positif).

Contoh perubahaan Nilai Resistansi Thermistor NTC saat terjadinya perubahan suhu disekitarnya (dikutip dari Data Sheet salah satu Produsen Thermistor MURATA Part No. NXFT15XH103), Thermistor NTC tersebut bernilai 10kΩ pada suhu ruangan (25°C), tetapi akan berubah seiring perubahan suhu disekitarnya. Pada -40°C nilai resistansinya akan menjadi 197.388kΩ, saat kondisi suhu di 0°C nilai resistansi NTC akan menurun menjadi 27.445kΩ, pada suhu 100°C akan menjadi 0.976kΩ dan pada suhu 125°C akan menurun menjadi 0.532kΩ.

Speaker

Sebelum kita membahas lebih lanjut mengenai Loadspeaker (Pengeras Suara), sebaiknya kita mengetahui bagaimana suara dapat dihasilkan. Yang dimaksud dengan “Suara” sebenarnya adalah Frekuensi yang dapat didengar oleh Telinga Manusia yaitu Frekuensi yang berkisar di antara 20Hz – 20.000Hz. Timbulnya suara dikarenakan adanya fluktuasi tekanan udara yang disebabkan oleh gerakan atau getaran suatu objek tertentu. Ketika Objek tersebut bergerak atau bergetar, Obyek tersebut akan mengirimkan Energi Kinetik untuk partikel udara disekitarnya. Hal ini dapat di-anologi-kan seperti terjadinya gelombang pada air. Sedangkan yang dimaksud dengan Frekuensi adalah jumlah getaran yang terjadi dalam kurun waktu satu detik. Frekuensi dipengaruhi oleh kecepatan getaran pada objek yang menimbulkan suara, semakin cepat getarannya makin tinggi pula frekuensinya.

Dalam rangka menerjemahkan sinyal listrik menjadi suara yang dapat didengar, Speaker memiliki komponen Elektromagnetik yang terdiri dari Kumparan yang disebut dengan Voice Coil untuk membangkitkan medan magnet dan berinteraksi dengan Magnet Permanen sehingga menggerakan Cone Speaker maju dan mundur. Voice Coil adalah bagian yang bergerak sedangkan Magnet Permanen adalah bagian Speaker yang tetap pada posisinya. Sinyal listrik yang melewati Voice Coil akan menyebabkan arah medan magnet berubah secara cepat sehingga terjadi gerakan “tarik” dan “tolak” dengan Magnet Permanen. Dengan demikian, terjadilah getaran yang maju dan mundur pada Cone Speaker. Cone adalah komponen utama Speaker yang bergerak. Pada prinsipnya, semakin besarnya Cone semakin besar pula permukaan yang dapat menggerakan udara sehingga suara yang dihasilkan Speaker juga akan semakin besar. Suspension yang terdapat dalam Speaker berfungsi untuk menarik Cone ke posisi semulanya setelah bergerak maju dan mundur. Suspension juga berfungsi sebagai pemegang Cone dan Voice Coil. Kekakuan (rigidity), komposisi dan desain Suspension sangat mempengaruhi kualitas suara Speaker itu sendiri.

Berdasarkan Frekuensi yang dihasilkan, Speaker dapat dibagi menjadi :

Speaker Tweeter, yaitu speaker yang menghasilkan Frekuensi Tinggi (sekitar 2kHz – 20kHz)

Speaker Mid-range, yaitu speaker yang menghasilkan Frekuensi Menengah (sekitar 300Hz – 5kHz)

Speaker Woofer, yaitu speaker yang menghasilkan Frekuensi Rendah (sekitar 40Hz – 1kHz)

Speaker Sub-woofer, yaitu speaker yang menghasilkan Frekuensi sangat rendah yaitu sekitar 20Hz – 200Hz.

Speaker Full Range, yaitu speaker yang dapat menghasilkan Frekuensi Rendah hingga Frekuensi Tinggi.

Berdasarkan Fungsi dan bentuknya, Speaker juga dapat dibedakan menjadi :

Speaker Corong

Speaker Hi-fi

Speaker Handphone

Headphone

Earphone

Speaker Televisi

Speaker Sound System (Home Theater)

Speaker Laptop

Lampu

Lampu pijar adalah sumber cahaya buatan yang dihasilkan melalui penyaluran arus listrik melalui filamen yang kemudian memanas dan menghasilkan cahaya. Kaca yang menyelubungi filamen panas tersebut menghalangi udara untuk berhubungan dengannya sehingga filamen tidak akan langsung rusak akibat teroksidasi.

Lampu pijar dipasarkan dalam berbagai macam bentuk dan tersedia untuk tegangan (voltase) kerja yang bervariasi dari mulai 1,25 volt hingga 300 volt. Energi listrik yang diperlukan lampu pijar untuk menghasilkan cahaya yang terang lebih besar dibandingkan dengan sumber cahaya buatan lainnya seperti lampu pendar dan diode cahaya, maka secara bertahap pada beberapa negara peredaran lampu pijar mulai dibatasi.

Di samping memanfaatkan cahaya yang dihasilkan, beberapa penggunaan lampu pijar lebih memanfaatkan panas yang dihasilkan, contohnya adalah pemanas kandang ayam dan pemanas inframerah dalam proses pemanasan di bidang industri.

Resistor (RES)

Resistor adalah komponen elektronika yang paling dasar dan paling banyak digunakan. Hampir semua peralatan elektronika menggunakan resistor. Ada banyak sekali jenis resistor yang dijual dipasaran mulai dari resistor ukuran sangat kecil yang ditempel pada permukaan PCB atau lebih dikenal dengan nama Surface Mounting Device (SMD) hingga resistor daya yang memiliki ukuran yang besar.

Prinsip kerja resistor adalah dengan mengatur elektron (arus listrik) yang mengalir melewatinya dengan menggunakan jenis material konduktif tertentu yang dicampur dengan material lain sehingga menimbulkan suatu hambatan pada aliran elektron (arus listrik). Resistor juga dapat dirangkai secara seri, parallel atau gabungannya sehingga dapat digunakan untuk membagi arus listrik, tegangan listrik, penurun tegangan, filter dan sebagainya.

Relay (RELAY)

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

Electromagnet (Coil)

Armature

Switch Contact Point (Saklar)

Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Transistor (NPN)

Fungsi transistor yang pertama adalah sebagai saklar. Dengan mengontrol bias dari transistor hingga komponen ini menjadi jenuh, akan menyebabkan seolah-olah diperoleh hubungan singkat di antara emitor dan kaki kolektor. Fenomena ini lah yang dapat dimanfaatkan hingga transistor bisa dipakai sebagai saklar elektronika.

Fungsi transistor sebagai  penguat arus adalah kegunaannya yang kedua. Guna komponen yang kedua ini membuatnya dapat digunakan dalam rangkaian power supply yang tegangannya diset. Dalam keadaan tersebut transisor haruslah terlebih dahulu dibiaskan dengan tegangan yang konstan pd basisnya, tujuannya biardi emitor menghasilkan tegangan yg tetap. Umumnya yang dipakai untuk mengontrol tegangan basis agar tetap adalah dioda zener.

Flame Detector (Flame Sensor)

Flame Detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.

Motor DC (MOTOR)

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakan-nya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.



DASAR TEORI

Flame Detector (Flame Sensor)

Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius.

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

MQ-2 (MQ-2 GAS SENSOR)

Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke.

Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

1. Catu daya pemanas : 5V AC/DC
2. Catu daya rangkaian : 5VDC
3. Range pengukuran :
1. 200 - 5000ppm untuk LPG, propane
2. 300 - 5000ppm untuk butane
3. 5000 - 20000ppm untuk methane
4. 300 - 5000ppm untuk Hidrogen
4. Luaran : analog (perubahan tegangan)

Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.

Motor DC (MOTOR)

Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabila tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

Pada saat Motor listrik DC berputar tanpa beban, hanya sedikit arus listrik atau daya yang digunakannya, namun pada saat diberikan beban, jumlah arus yang digunakan akan meningkat hingga ratusan persen bahkan hingga 1000% atau lebih (tergantung jenis beban yang diberikan). Oleh karena itu, produsen Motor DC biasanya akan mencantumkan Stall Current pada Motor DC. Stall Current adalah arus pada saat poros motor berhenti karena mengalami beban maksimal.

Thermistor NTC

Seperti namanya, Nilai Resistansi Thermistor NTC akan turun jika suhu di sekitar Thermistor NTC tersebut tinggi (berbanding terbalik / Negatif). Sedangkan untuk Thermistor PTC, semakin tinggi suhu disekitarnya, semakin tinggi pula nilai resistansinya (berbanding lurus / Positif).

Contoh perubahaan Nilai Resistansi Thermistor NTC saat terjadinya perubahan suhu disekitarnya (dikutip dari Data Sheet salah satu Produsen Thermistor MURATA Part No. NXFT15XH103), Thermistor NTC tersebut bernilai 10kΩ pada suhu ruangan (25°C), tetapi akan berubah seiring perubahan suhu disekitarnya. Pada -40°C nilai resistansinya akan menjadi 197.388kΩ, saat kondisi suhu di 0°C nilai resistansi NTC akan menurun menjadi 27.445kΩ, pada suhu 100°C akan menjadi 0.976kΩ dan pada suhu 125°C akan menurun menjadi 0.532kΩ.

Speaker

Dalam rangka menerjemahkan sinyal listrik menjadi suara yang dapat didengar, Speaker memiliki komponen Elektromagnetik yang terdiri dari Kumparan yang disebut dengan Voice Coil untuk membangkitkan medan magnet dan berinteraksi dengan Magnet Permanen sehingga menggerakan Cone Speaker maju dan mundur. Voice Coil adalah bagian yang bergerak sedangkan Magnet Permanen adalah bagian Speaker yang tetap pada posisinya. Sinyal listrik yang melewati Voice Coil akan menyebabkan arah medan magnet berubah secara cepat sehingga terjadi gerakan “tarik” dan “tolak” dengan Magnet Permanen. Dengan demikian, terjadilah getaran yang maju dan mundur pada Cone Speaker. Cone adalah komponen utama Speaker yang bergerak. Pada prinsipnya, semakin besarnya Cone semakin besar pula permukaan yang dapat menggerakan udara sehingga suara yang dihasilkan Speaker juga akan semakin besar. Suspension yang terdapat dalam Speaker berfungsi untuk menarik Cone ke posisi semulanya setelah bergerak maju dan mundur. Suspension juga berfungsi sebagai pemegang Cone dan Voice Coil. Kekakuan (rigidity), komposisi dan desain Suspension sangat mempengaruhi kualitas suara Speaker itu sendiri.

Berdasarkan Frekuensi yang dihasilkan, Speaker dapat dibagi menjadi :

Speaker Tweeter, yaitu speaker yang menghasilkan Frekuensi Tinggi (sekitar 2kHz – 20kHz)

Speaker Mid-range, yaitu speaker yang menghasilkan Frekuensi Menengah (sekitar 300Hz – 5kHz)

Speaker Woofer, yaitu speaker yang menghasilkan Frekuensi Rendah (sekitar 40Hz – 1kHz)

Speaker Sub-woofer, yaitu speaker yang menghasilkan Frekuensi sangat rendah yaitu sekitar 20Hz – 200Hz.

Speaker Full Range, yaitu speaker yang dapat menghasilkan Frekuensi Rendah hingga Frekuensi Tinggi.

Berdasarkan Fungsi dan bentuknya, Speaker juga dapat dibedakan menjadi :

Speaker Corong

Speaker Hi-fi

Speaker Handphone

Headphone

Earphone

Speaker Televisi

Speaker Sound System (Home Theater)

Speaker Laptop

Lampu

Lampu pijar dipasarkan dalam berbagai macam bentuk dan tersedia untuk tegangan (voltase) kerja yang bervariasi dari mulai 1,25 volt hingga 300 volt. Energi listrik yang diperlukan lampu pijar untuk menghasilkan cahaya yang terang lebih besar dibandingkan dengan sumber cahaya buatan lainnya seperti lampu pendar dan diode cahaya, maka secara bertahap pada beberapa negara peredaran lampu pijar mulai dibatasi.

Di samping memanfaatkan cahaya yang dihasilkan, beberapa penggunaan lampu pijar lebih memanfaatkan panas yang dihasilkan, contohnya adalah pemanas kandang ayam dan pemanas inframerah dalam proses pemanasan di bidang industri.

Resistor (RES)

Nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Perhitungan untuk Resistor dengan 4 Gelang warna :

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan angka langsung dari kode warna Gelang ke-3

Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10ⁿ)

Merupakan Toleransi dari nilai Resistor tersebut

Relay (RELAY)

Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

Electromagnet (Coil)

Armature

Switch Contact Point (Saklar)

Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Transistor (NPN)

Fungsi transistor sebagai  penguat arus adalah kegunaannya yang kedua. Guna komponen yang kedua ini membuatnya dapat digunakan dalam rangkaian power supply yang tegangannya diset. Dalam keadaan tersebut transisor haruslah terlebih dahulu dibiaskan dengan tegangan yang konstan pd basisnya, tujuannya biardi emitor menghasilkan tegangan yg tetap. Umumnya yang dipakai untuk mengontrol tegangan basis agar tetap adalah dioda zener.



PERCOBAAN

Prosedur Percobaan

1. Disaat rangkaian tidak mendeteksi adanya asap dan api maka rangkaian output tidak aktif
2. Disaat rangkaian mendeteksi api maka mengaktifkan Q2 yang membuat adanya arus yang mengalir ke relay RL2
3. Arus yang mengalir pada relay membuat relay aktif yang mengubah arah relay
4. Arah relay tersebut menghidupkan baterai dan mengaliri arus ke led, motor dan speaker
5. Disaat rangkaian mendeteksi gas maka mengaktifkan Q1 yang membuat adanya arus yang mengalir ke relay RL1
6. Arus yang mengalir pada relay membuat relay aktif yang mengubah arah relay
7. Arah relay tersebut menghidupkan baterai dan mengaliri arus ke led dan motor
8. Disaat rangkaian mendeteksi api dan gas maka mengaktifkan Q2 dan Q1 yang membuat adanya arus yang mengalir ke relay RL2 dan RL1
9. Maka semua rangkaian output aktif

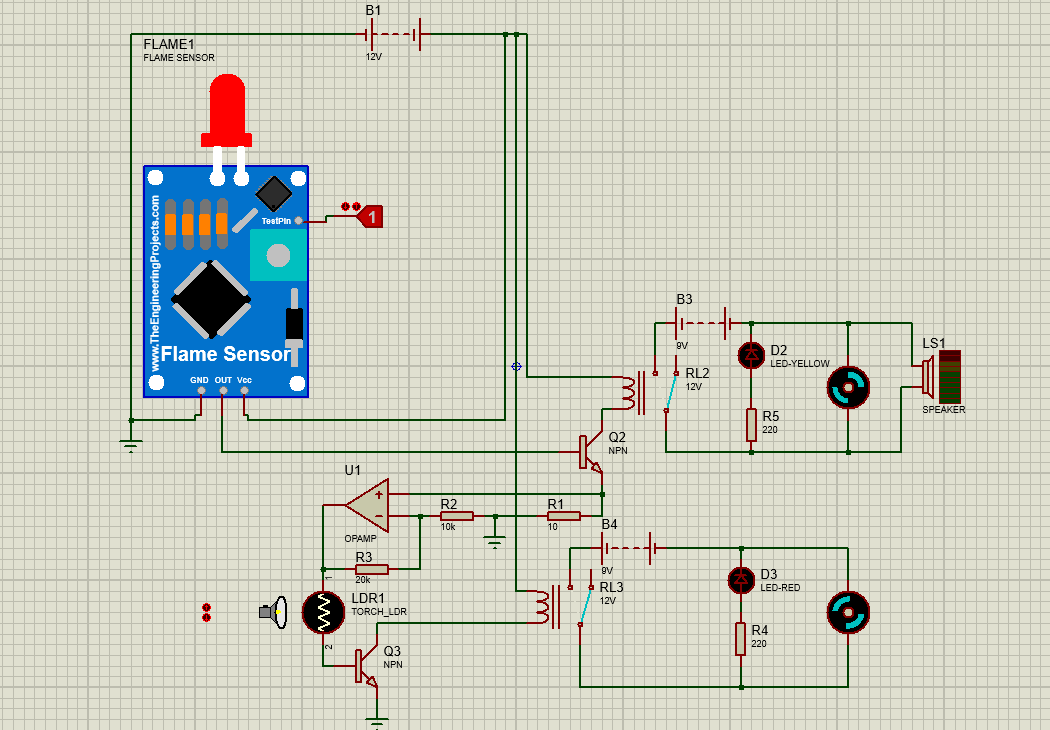

Rangkaian Simulasi

Prinsip kerja rangkaian

Pada rangkaian ini, prinsip kerjanya ialah, jikalau sensor ldr mendeteksi cahaya maka akan mengaktifkan kaki transistor Q3 lalu menghidupkan motor yang berguna untuk menyerap gas itu dan jikalau flame sensor mendeteksi api maka akan mengaktifkan kaki transitor Q2 lalu  menghidupkan pompa dan speaker, pompa berguna untuk memompa air keluar agar api padam dan speaker berguna untuk memperingati bahaya adanya api di tempat tersebut.
