UTS KIMIA

SENSOR GAS AMONIA MENGGUNAKAN SENSOR MQ173

[MENUJU AKHIR]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1  Pendahuluan

2  Tujuan

3  Komponen
4  Prinsip Kerja
5  Skema Alat
6  Simulasi Rangkaian

7  Simulasi Penggunaan Alat
8  Download

1. Pendahuluan [KEMBALI]

Sejak zaman industri, umat manusia telah berkembang pesat. Dengan setiap perkembangan yang telah terjadi, banyak terjadi pencemaran lingkungan. Sekarang pemanasan global merupakan ancaman yang mematikan bahkan udara yang kita hirup menjadi semakin kritis. Jadi pemantauan kualitas udara menjadi hal yang perlu diperhatikan. Dalam artikel ini kita akan belajar bagaimana menggunakan sensor gas amonia menggunakan sensor MQ dengan adruino dan menunjukkan output dalam ppm(parts per million) atau dapat disebut dengan bagian perjuta. ppm juga dinyatakan dalam milligram per Liter (mg/L). Sensor MQ dapat digunakan untuk mengukur berbagai jenis gas. Disini saya akan menggunakan sensor MQ137 untuk mengukur gas amonia dalam ppm.

2. Tujuan [KEMBALI]

adapun tujuannya adalah:

1. Dapat membuat rangkaian sederhana dengan menggunakan sensor MQ137

2. Dapat merangkai alat sederhana untuk mengukur kadar gas ammonia

3. Komponen [KEMBALI]

adapun komponen pentingnya yaitu:

1. Sensor MQ137 dengan spesifikasi:

• Catu daya heater : 5V AC/DC • Catu daya rangkaian : 5VDC

• Range pengkururan Amonia : 5 - 500ppm

• Mampu mendeteksi gas Amonia

• Output : analog (perubahan tegangan) dengan tambahan RL

2. Breadboard

3. Papan gas sensor MQ

4. Layar LCD

5. Kabel input dan output

4. Prinsip Kerja [KEMBALI]

Sensor gas amonia dapat mengukur gas amonia dengan mendekatkan gas amonia kepada sensor MQ137, nafas pada manusia bisa kita gunakan sebagai bahan yang akan diukur karena hembusan nafas manusia terdapat gas amonia. Gas amonia yang akan diukur akan ditangkap oleh sensor MQ137 lalu akan terkirim ke layar LCD berapa besar (dalam ppm) kadar gas amonianya.

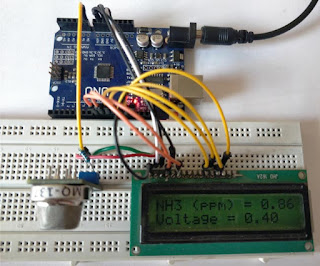

  5. Skema Alat[KEMBALI]
